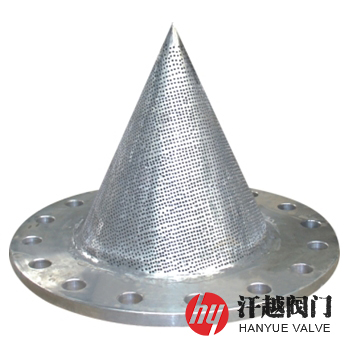

錐形過濾器產品概述
SC14S尖頂錐形過濾器是一種用于管線正式開車之前，臨時過濾沖洗液體或氣體夾帶的設備和管中殘留的固體顆粒，從而使閥門、泵、壓縮機、流量計等免受固體雜物的影響而損壞，保障開車后設備和儀表的正常運轉和使用的錐形過濾器，其濾筒為錐型結構，上端為帶耳板的環形折邊，下端為尖頂，內壁碰焊固定有相應過濾精度的不銹鋼濾網，安裝時，只需通過相鄰兩個法蘭的端面夾緊它的環形折邊就可以，當介質流經置有相應規格濾網的濾筒后，其中的焊渣、焊條、砂石等雜物被阻擋在濾網內，當需要清洗或更換時，只要將夾在過濾器之間的兩片法蘭上的螺栓拆下，取出過濾器，沖洗后重新裝入即可，需要注意的是，本產品設置處必須要配置一段可拆卸的短管。
錐形過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 濾 筒 | S30408 | S30403 | S31608 | S31603 | S31803 | S32750 |
| 2 | 濾 網 | S30408 | S30403 | S31608 | S31603 | S31803 | S32750 |
| 3 | 環形折邊 | S30408 | S30403 | S31608 | S31603 | S31803 | S32750 |
錐形過濾器技術規范
| 設計制造 | HG/T 21637-1991 化工管道過濾器 |
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 |
| 檢驗驗收 | HG/T 21637-1991 化工管道過濾器 |
| 過濾精度 | 2目 ~ 600目 |
| 工作溫度 | -196℃ ~ 400℃ |
錐形過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 安裝尺寸/mm | |||||
| ?d (PN6) | ?d (PN10) | ?d (PN25) | l | h | t | ||
| 6 ~ 25 | 20 | 52 | 60 | 60 | 19 | 85 | 2 |
| 25 | 62 | 70 | 70 | 26 | 90 | 2 | |
| 32 | 72 | 80 | 80 | 34 | 100 | 2 | |
| 40 | 84 | 90 | 90 | 41 | 120 | 2 | |
| 50 | 94 | 105 | 105 | 55 | 130 | 2 | |
| 65 | 114 | 125 | 125 | 77 | 140 | 2 | |
| 80 | 132 | 142 | 142 | 92 | 150 | 2 | |
| 100 | 152 | 162 | 162 | 113 | 160 | 2 | |
| 125 | 182 | 192 | 192 | 143 | 190 | 3 | |
| 150 | 206 | 218 | 218 | 172 | 210 | 3 | |
| 200 | 262 | 272 | 282 | 242 | 240 | 3 | |
| 250 | 316 | 326 | 340 | 302 | 270 | 3 | |
| 300 | 370 | 382 | 395 | 363 | 300 | 3 | |
| 350 | 420 | 438 | 454 | 425 | 340 | 6 | |
| 400 | 470 | 492 | 510 | 479 | 365 | 6 | |
| 500 | 575 | 590 | 616 | 600 | 430 | 6 | |
| 600 | 676 | 690 | 726 | 714 | 490 | 6 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
錐形過濾器結構圖
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構型式、類型代號、公稱尺寸、公稱壓力、殼體和濾網材質、過濾精度、端部連接型式，是否配對法蘭、螺栓螺母及墊片等。
