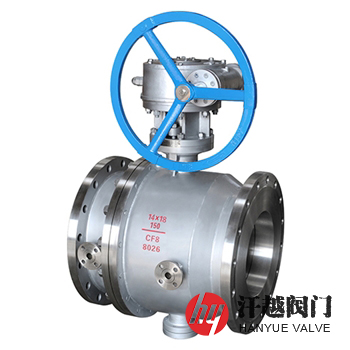

硬密封保溫球閥產品概述
硬密封保溫球閥是一種閥座與球體密封面材料配對為金屬對金屬，并且在它的閥體外焊接有一層保溫夾套，用于注入蒸汽或熱油等流體進行流動加熱，來確保所輸送的介質不因溫度變化而發生相變，或產生結晶現象的浮動球或固定球球閥。該閥閥座和球體表面噴焊鎳基合金粉末或進行特殊的硬化處理，增強了其耐磨性和抗沖擊能力，提高了閥門的使用壽命。本產品有端部連接法蘭加大和不加大兩種類型，特適用于介質易凝固結晶、易結疤、結垢，同時流體中固體顆粒硬度很高，且具有極強的沖刷性、磨損性的工況，因此被廣泛應用于液固兩相混合流體管路系統中，主要起到的就是導通或切斷物料的流動作用，或者實現對管路介質流向的切換。
硬密封保溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 4 | 閥 座 | A105+HF | A182 F304+HF | A182 F304L+HF | A182 F316+HF | A182 F316L+HF |
| 3 | 球 體 | A105+HF | A182 F304+HF | A182 F304L+HF | A182 F316+HF | A182 F316L+HF |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 保溫夾套 | A106-B | A240 304 | A240 304 | A240 304 | A240 304 |
| 8 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 9 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 10 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
| 11 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8 | A194 8 |
硬密封保溫球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
硬密封保溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 連接端規格 A×B(in) | 外形尺寸 | 保溫加熱流體的入口及出口 | ||
| d | L | 螺紋連接 | 法蘭連接 | |||
| 150 | ? | ?×1? | 13 | 108 | NPT? | NPS? |
| ? | ?×1? | 19 | 117 | NPT? | NPS? | |
| 1 | 1×2 | 25 | 127 | NPT? | NPS? | |
| 1? | 1?×2 | 32 | 140 | NPT? | NPS? | |
| 1? | 1?×3 | 38 | 165 | NPT? | NPS? | |
| 2 | 2×3 | 50 | 178 | NPT? | NPS? | |
| 2? | 2?×4 | 64 | 190 | NPT? | NPS? | |
| 3 | 3×5 | 75 | 203 | NPT? | NPS? | |
| 4 | 4×6 | 100 | 229 | NPT? | NPS? | |
| 6 | 6×8 | 150 | 394 | NPT? | NPS? | |
| 8 | 8×10 | 201 | 457 | NPT? | NPS? | |
| 10 | 10×12 | 252 | 533 | NPT1 | NPS1 | |
| 12 | 12×16 | 303 | 610 | NPT1 | NPS1 | |
| 14 | 14×18 | 334 | 686 | NPT1 | NPS1 | |
| 16 | 16×20 | 385 | 762 | NPT1 | NPS1 | |
| 18 | 18×24 | 436 | 864 | NPT1 | NPS1 | |
| 20 | 20×24 | 487 | 914 | NPT1 | NPS1 | |
| 24 | 24×28 | 589 | 1067 | NPT1 | NPS1 | |
| 表中為ASME B16.5標準Class150法蘭連接固定球閥尺寸。如需其他規格參數，請咨詢汗越閥門技術部！ | ||||||
硬密封保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度、法蘭標準及密封面形式等。本產品驅動方式可選用手柄、蝸輪傳動、電動、氣動、液動、氣液聯動等，還可以與遠程控制自動化配套使用。
