水煤漿是一種煤基液體燃料，通常指60%左右的煤粉，35%左右的水和少量的Cl-、FeSO4、NH3等化學物質而組成的混合物。水煤漿為固液混合物，因為水煤漿中含有硬度高的固體顆粒和腐蝕性物質，因此起啟閉作用的煤漿放料閥必須具備良好的耐磨損、耐沖刷、耐腐蝕等性能，才能滿足系統的正常使用。煤漿放料閥安裝于煤漿罐或煤漿槽的底部做排料用。隨著執行機構技術的發展，煤漿放料閥由原來的手動操作，也發展為氣動操作控制。

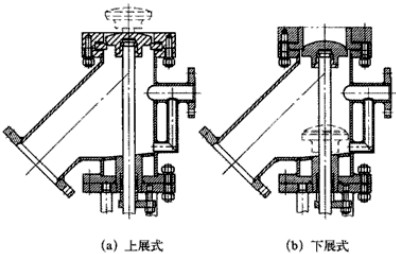

圖1 上展式和下展式煤漿放料閥

煤漿放料閥分為上展式和下展式(見圖1)，上展式結構是閥軸上升，閥門開啟,閥芯伸進罐子里面；下展式是閥軸上升，閥門關閉,閥門開啟時,閥芯藏在閥體內腔中。由于上展式料漿閥開啟時閥芯伸進罐子中，進口處介質的流速比較高，對閥芯的有一定的磨損性，本結構軸向距離比較短，可有效節約成本。下展式料漿閥的閥芯開啟時，閥芯藏于閥體內腔，介質幾乎不對閥芯進行沖刷，可有效保護閥芯密封面,但是這種結構閥軸的軸向距離比較長，對閥門的安裝空間有一定的要求限制。

煤漿放料閥主要有閥體、閥桿、閥芯及執行機構等主要零部件組成。閥座為活體設計，設在閥體與閥座壓蓋中間，在閥門密封副受損后便于閥座的更換和檢修，同樣可以降低維護成本。本閥門在閥體設有沖洗口(見圖2)，在工況檢修后，先對閥體內腔進行沖洗，再啟閉閥門，這樣閥門內腔在工況條件下無沉積煤漿物料，內腔不產生結疤，有效延長閥門的使用壽命。從閥門安全性和可靠性方面考慮，清洗水管壁厚采用與閥體等強度設計計算。

圖２ 現場安裝應用

該閥門的工作原理與截止閥相同，通過執行機構帶動閥桿，由閥桿推動閥芯做上下移動，從而使閥門達到開啟與關閉的目的。煤漿放料閥通常安裝于料倉的底部，通過法蘭焊接或螺栓連接形式，以便于使料倉底部的介質不存在殘留現象。
