一、卡箍式快開籃式過濾器結構組成

結構如圖1所示。濾藍安放在籃式過濾器的殼體內，上蓋和殼體分別帶有一楔形法蘭。兩個V型卡箍絞在一起并環在楔形法蘭上，形成密封組件。兩個卡箍還與一個帶自鎖的連桿機構相連接，可使兩卡箍張開和閉合，用以操作上蓋的開啟和關閉。上下連接板分別與上蓋和殼體相連接，其間還連接兩個平衡器，用以平衡上蓋的重力。當打開上蓋時，可為手提上蓋助力，當關閉上蓋時，可起緩沖作用。

圖1卡箍式快開過濾器

1. 支腿 2. 殼體 3. 扳把 4. 連桿機構 5. V 型卡箍 6. 提手 7. 上蓋 8. 上連接板 9. 鉸軸 10.平衡器11.下連接板 12. 濾藍

二、卡箍式快開籃式過濾器工作原理

快開籃式過濾器的工作原理如俯視圖圖2所示。圖2顯示了卡箍張開和閉合的兩種狀態?；@式過濾器的進出口a、b在同一水平線上，過濾器殼體內濾藍的上口成45°斜口，將進出口隔開。物料從a口進入到濾藍內，經濾藍上包縛的濾網將固體顆粒截留在濾藍內，干凈的物料經濾藍從b口流出，過濾器處于正常工作狀態。當需要清洗或更換濾藍時，將連桿機構的扳把向外扳開，作用力以連桿上活動鉸點2為支點，經力放大后分別作用于兩卡箍的固定絞點1和3上，連桿機構將兩卡箍以鉸軸為中心，向兩邊分開，見圖2(a)。

此時可手提提手將上蓋打開，提出濾藍進行清洗或更換。濾藍清洗或更換完畢，將濾藍放入過濾器內，關閉上蓋，將扳手向里推，同理，兩卡箍閉合。與此同時，靠耦合的斜面和平面密封將上蓋與殼體法蘭壓緊。連桿鉸點連線1、2和連線1、3成α角(α＞0)，連桿機構自鎖，過濾器可重新投入工作。

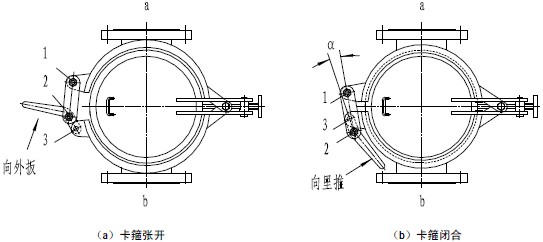

圖2卡箍的張開與閉合
